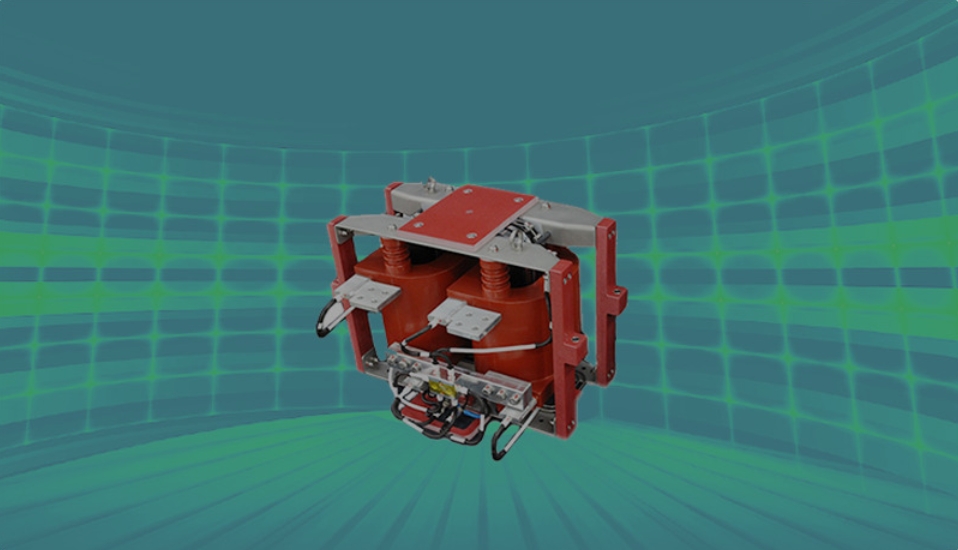

阳极饱和电抗器

阀饱和电抗器用于高压直流输电换流器装置中。直流输电换流阀处于供电装置的首端，由于该装置容量大、电压高，因此对换流阀的可靠性提出很高要求。我们在设计研发阶段对电抗器材料的研发、结构设计、电气性能如：脉冲特性、匝间绝缘、承受浪涌电流能力以及温升和局放等都做了精心设计。我们在阀电抗器中采用了高绝缘强度的水冷线圈，高导磁超薄取向冷轧硅钢片，高机械强度和绝缘强度的外壳，加上全密闭灌封树脂结构，使阀电抗器在满足电气性能的条件下有效的降低了噪音，提高了阀电抗器的运行寿命，整个造型美观，结构简洁合理。

阀饱和电抗器用于高压直流输电装置的换流阀中，其主要作用；一是用于限制阀内晶闸管元件导通时出现的较高的电流上升率（di/dt）以及线路中故障引起的浪涌电流而引发晶闸管元件被烧毁；二是当晶闸管在关断期间用于限制线路中出现的较高的电压上升率（du/dt），以避免晶闸管元件所承受的浪涌电压而引起的误开通；三是可以提高串联中的晶闸管的均压和开通的一致性。阀饱和电抗器的非线性饱和特性，可以在晶闸管开通瞬间，阀饱和电抗器具有很高的阻抗起到保护晶闸管的作用，而晶闸管内一旦建立起足够的载流子后，阀饱和电抗器迅速进入饱和状态又呈现出很低的阻抗特性，这又有利于降低阀内的阻抗提高换流阀的工作效率。
